CONFIGURACION DEL SERVIDOR NAT

En esta ocasión veremos cómo configurar un NAT estático. Tenemos dos routers, en uno de ellos tengo una ruta estática que indica que la dirección 4.2.2.2 está a través del siguiente router, y sin embargo, al hacer un ping desde el host del lado izquierdo, no alcanza su destino, ya que no existe la dirección IP 4.2.2.2 configurada en nuestro escenario.

A continuación veremos cómo se configura el NAT estático en el Router1 para que traduzca la dirección 4.2.2.2 a una 172.16.0.2, que es el host del lado derecho, con lo cual el ping es exitoso.

1.- Insertaremos 2 PC’s, y dos r0uter 2811

2.- Aremos la conexión con cable de cobre cruzado. De la PC0 al Router0 de FastEthernet a fa0/0, Router 0 al 1 se hará de fa0/1 a fa0/1 y del Router1 al PC1 de fa0/0 a FastEthernet.

3.- Le damos clic al Router0, y le hacemos clic en la pesataña CLI en la que se configurará lo siguiente:

Router>enable

Router#configure terminal

Router(config)#hostname NAT

NAT(config)#ip dhcp excluded-address 192.168.0.1

NAT(config)#ip dhcp pool LAN_1

NAT(dhcp-config)#network 192.168.0.0 255.255.255.252

NAT(dhcp-config)#default-router 192.168.0.1

NAT(dhcp-config)#interface FastEthernet0/0

NAT(config-if)#ip address 192.168.0.1 255.255.255.252

NAT(config-if)#duplex auto

NAT (config-if)#speed auto

NAT(config-if)#interface FastEthernet0/1

NAT(config-if)#ip address 10.0.0.1 255.255.255.252

NAT(config-if)#duplex auto

NAT(config-if)#speed auto

NAT(config-if)#interface Vlan1

NAT(config-if)#no ip address

NAT(config-if)#shutdown

NAT(config-if)#ip route 4.2.2.2 255.255.255.255 10.0.0.2

NAT(config-if)#line con 0

NAT(config-line)#line vty 0 4

NAT(config-line)#login

NAT(config-line)#end

4.- Le damos clic a la pestaña Config, luego le damos clic en Interfaz, el 0 y 1. Y Activamos la casilla de Encendido

5.- Le damos clic al PC0, en configuración IP, como observamos la casilla está marcada en modo estático.

6.- Le damos clic en DHCP, luego nos aparece que la petición fue exitosa. Y nos muestra la dirección IP, mascara de subred, y el Gateway por defecto.

7.- En el escenario se observa que de la PC0 al Router, ya está encendida la conexión.

8.- Ahora en el Router1 le hacemos clic, y le damos clic en la pestaña CLI, en donde se configurará lo siguiente:

Router>enable

Router#configure terminal

Router(config)#hostname Router

Router(config)#ip dhcp excluded-address 172.16.0.1

Router(config)#ip dhcp pool LAN_2

Router(dhcp-config)#network 172.16.0.0 255.255.255.252

Router(dhcp-config)#default-router 172.16.0.1

Router(dhcp-config)#interface FastEthernet0/0

Router(config-if)#ip address 172.16.0.1 255.255.255.252

Router(config-if)#ip nat inside

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#interface FastEthernet0/1

Router(config-if)#ip address 10.0.0.2 255.255.255.252

Router(config-if)#ip nat outside

Router(config-if)#duplex auto

Router(config-if)#speed auto

Router(config-if)#interface Vlan1

Router(config-if)#no ip address

Router(config-if)#shutdown

Router(config-if)#ip nat inside source static 172.16.0.2 4.2.2.2

Router(config)#ip route 192.168.0.0 255.255.255.252 10.0.0.1

Router(config)#ip route 10.1.1.0 255.255.255.240 10.0.0.1

Router(config)#line con 0

Router(config-line)#line vty 0 4

Router(config-line)#login

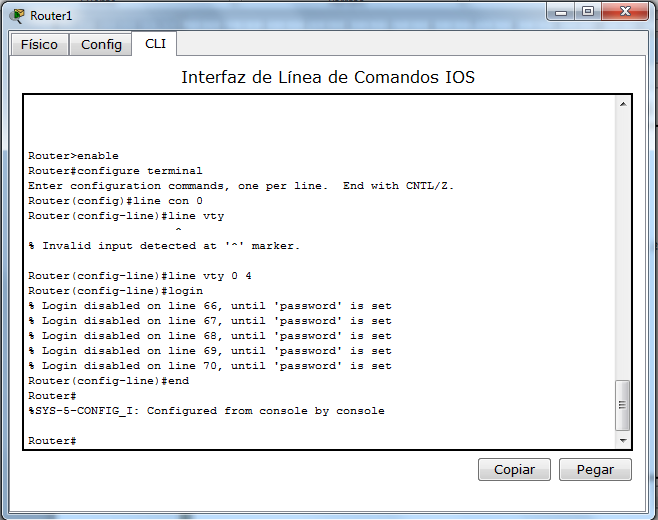

Router(config-line)#end

9.- Luego le damos clic en la pestaña config, y le damos clic en el Interfaz 0/0 y 0/1. En la que activaremos la casilla de Encendido.

10.- Luego comprobamos, le damos clic a la PC1, y después en la configuración de IP. Observamos que está en modo Estático.

11.- Luego le damos clic en la casilla modo DHCP. Y nos aparece un mesaje que dice que la petición fue exitosa. Y nos aparece la dirección IP, Máscara de Subred y el Gateway por defecto.

12.- Observamos que en el escenario que todas las conexiones aparecen con la luz verde.

13.- Luego enviamos un Ping desde la PC0 a la dirección 4.2.2.2  el ping fue exitoso ya que si hubo respuesta.

14.- Después le damos clic al Router1, en la que se configurará lo siguiente en la pestaña CLI:

Router>enable

Router#configure terminal

Router(config)#int fa0/1

Router(config-if)#ip nat outside

Router(config-if)#int fa0/0

Router(config-if)#ip nat inside

Router(config-if)#exit

Router(config)#ip nat inside source static 172.16.0.2   4.2.2.2

Router(config)#exit

Router#debug ip nat

15.- Luego volvemos a enviar Ping de la PC0 a la dirección 4.2.2.2 y observamos que si hay respuesta.

16.- Después le volvemos a dar clic al Router1, y en la pestaña CLI, nos aparece lo siguiente, esto quiere decir que si ya hay respuesta.

CONCLUSION

En conclusión a la prática, NAT (Network Address Translation - Traducción de Dirección de Red) es un mecanismo utilizado por routers IP para intercambiar paquetes entre dos redes que asignan mutuamente direcciones incompatibles. Consiste en convertir, en tiempo real, las direcciones utilizadas en los paquetes transportados. También es necesario editar los paquetes para permitir la operación de protocolos que incluyen información de direcciones dentro de la conversación del protocolo. El tipo más simple de NAT proporciona una traducción una-a-una de las direcciones IP. Su uso más común es permitir utilizar direcciones privadas para acceder a Internet. Existen rangos de direcciones privadas que pueden usarse libremente y en la cantidad que se quiera dentro de una red privada. Si el número de direcciones privadas es muy grande puede usarse solo una parte de direcciones públicas para salir a Internet desde la red privada. De esta manera simultáneamente sólo pueden salir a Internet con una dirección IP tantos equipos como direcciones públicas se hayan contratado.
